Technická specifikace
Účel produktu
- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla (RAM-KOL-100)
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR ≤ 19
Instalace

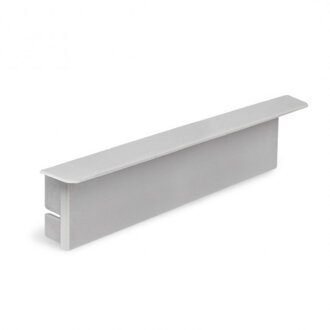

- vsazení "montážního profilu" (RAM-KOL-100) do povrchu sádrokartonového stropu a upevnění montážních pružin RAM-1,
- montáž "jádra" svítidla (OMODO-100) do "montážního profilu" (RAM-KOL-100) pomocí zajišťovacích šroubů
Další informace
- svítidla MOD-KOL-100 jsou určena pro 7 LED pásků (10 mm šířka) nebo 8 pásků (8 mm šířka) nebo 2 proudové LED moduly do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro" (OMODO-100) instalovat do dříve namontovaného montážního profilu (RAM-KOL-100)
- rozměry montážní drážky v sádrokartonové desce pro RAM-KOL-100: od 108mm do 113mm
- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel
Pro svítidla MOD-KOL-100 jsou k dispozici tyto difuzory:

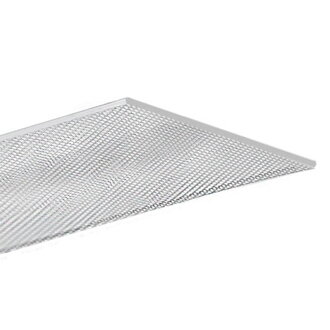

JUN-100 mikroprizmatický materiál: PMMA, délka: 1.5 m , UV odolný difuzor, možnost získání faktoru oslnění UGR ≤ 19

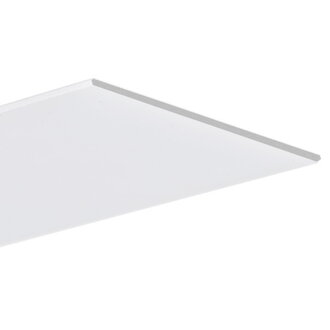

POL-100 mléčný materiál: PC, délka: 1 m, 2 m, UV odolný difuzor
Otevřená struktura montážního profilu a jeho nastavitelných prvků (mostů) umožňuje umístění napájecích zdrojů a dalších elektronických zařízení do jakékoli části LED svítidla, což eliminuje potřebu nevzhledných servisních otvorů ve stropech
Profil zakrývá hrany montážní drážky v sádrokartonové desce (není potřeba omítat a malovat povrch po montáži) Opakovaná montáž a demontáž svítidla nepoškodí strop
Možnost získání LED svítidla s nízkým faktorem oslnění UGR<19 (při použití difuzoru JUN-100 mikroprizmatický)
Instalace „zespodu" dává příležitost navrhnout stropní svítidla „od stěny ke stěně" Možnost použití LED pásků nebo proudových LED modulů

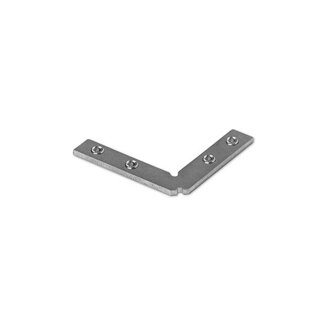

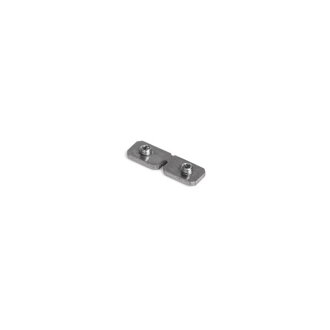

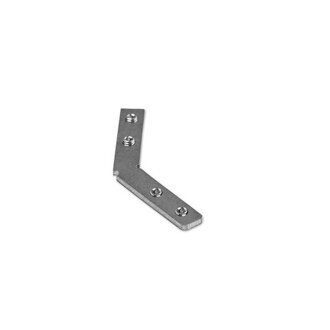

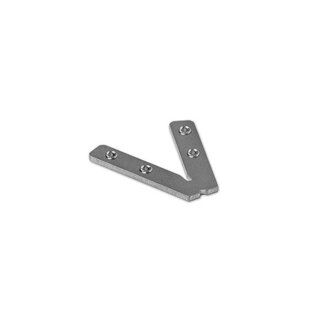

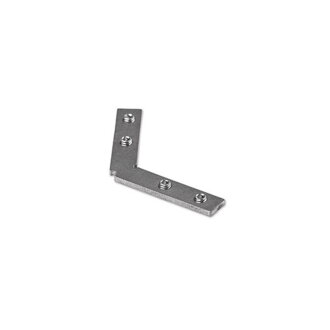

Možnost spojování do linií a pod úhly pomocí úhlových spojek ZM Odolnost vůči vibracím a kmitání, což zvyšuje bezpečnost
91,74 €
74,59 € bez DPH
