Systém profilov MOD-KOZE-50

Systém profilov MOD-KOZE-50

Technická specifikace
Účel produktu

- pro vytváření profesionálních svítidel s difuzorem v jedné rovině s povrchy stropu nebo stěny
- pro vytváření stropních, zapuštěných LED svítidel, umožňujících systémovou montáž i servis
- pro vytváření přesných montážních drážek v sádrokartonových deskách pro LED svítidla
- pro vytváření LED svítidel s možností získání faktoru oslnění UGR ≤ 19
Instalace

- vsazení "montážního profilu" (RAM-KOZE-50) do povrchu sádrokartonového stropu pomocí pružin a lepidla

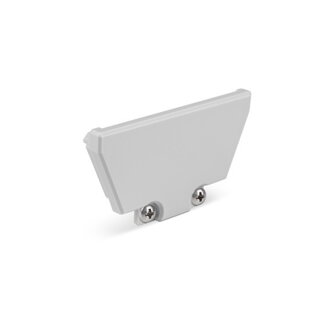

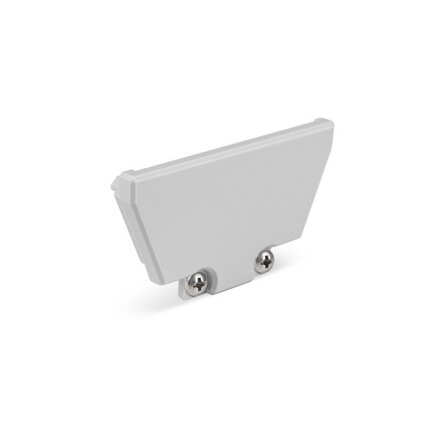

- montáž "jádra" svítidla (OMODO-50) do "montážního profilu" (RAM-KOZE-50)
Další informace

- svítidla MOD-KOZE-50 jsou určena pro 3 LED pásky (10 mm šířka) nebo 4 pásky (8 mm šířka) nebo 1 proudový LED modul do šířky 24 mm
- svítidlo je navrženo tak, aby "jádro" svítidla (profil s LED pásky, zdrojem, kabely a záslepkami) jako celek, bylo možné předem připravit (v továrních podmínkách)
- v místě určení montáže lze připravené ("vyzbrojené") „jádro" (OMODO-50) instalovat do dříve namontovaného montážního profilu (RAM-KOZE-50)
- rozměry montážní drážky v sádrokartonové desce pro RAM-KOZE-50: od 66 mm do 71 mm
- na každý 1m svítidla by měly být použity dva zajišťovací šrouby. Pro svítidla kratší než 1 m, ne méně než 2 šrouby.
- mezery mezi hranami montážního profilu a "jádrem" svítidla je možné ukončit pomocí silikonové šňůry, určené pro tento účel

Pro svítidla MOD-KOZE-50 jsou k dispozici tyto difuzory:

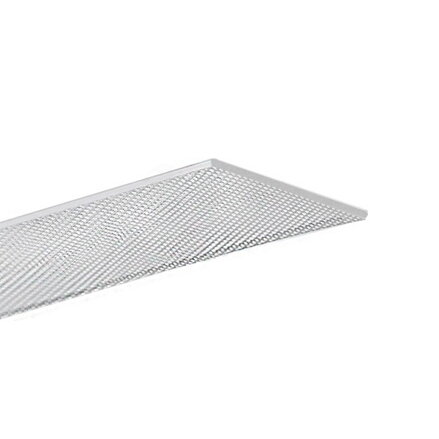

JUN-50 mikroprizmatický materiál: PMMA, délka: 1.5 m , UV odolný difuzor, možnost získání faktoru oslnění UGR ≤ 19

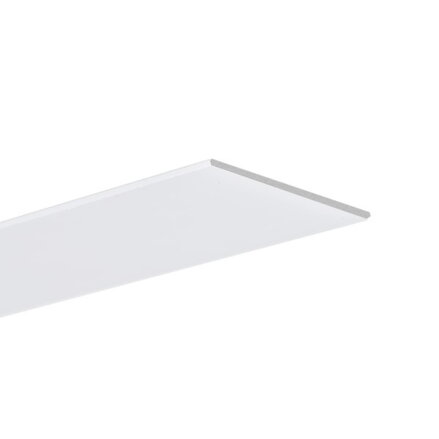

POL-50 mléčný materiál: PC, délka: 1 m, 2 m, UV odolný difuzor

Otevřená struktura montážního profilu a jeho nastavitelných prvků (mostů) umožňuje umístění napájecích zdrojů a dalších elektronických zařízení do jakékoli části LED svítidla, což eliminuje potřebu nevzhledných servisních otvorů ve stropech

Opakovaná montáž a demontáž svítidla nepoškodí strop Možnost získání LED svítidla s nízkým faktorem oslnění UGR<19 (při použití difuzoru JUN-50 mikroprizmatický)

Instalace „zespodu" dává příležitost navrhnout stropní svítidla „od stěny ke stěně" Možnost použití LED pásků nebo proudových LED modulů

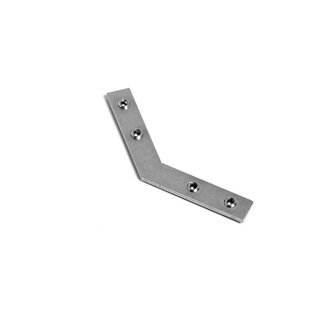

Možnost spojování do linií a pod úhly pomocí úhlových spojek ZM

Odolnost vůči vibracím a kmitání, což zvyšuje bezpečnost
