Profil PDS-ZM

Profil PDS-ZM

Úprava - strieborne anodizovaný
Technická specifikace
Účel produktu

- pro použití v mnoha různých variacích v interiérovém designu
- díky malému zámku je profil vhodný pro vytváření dlouhých závěsných liniových svítidel a pro vytváření polygonálních svítidel
- verze s krytím může plnit stejné výše uvedené funkce v exteriéru
Instalace

- montáž je možná za pomocí vhodně zvolených montážních lepidel, povrchových pružin nebo vrutů
- pro zavěšení - použitím UCHO-ZM a systému PUSZ
Další informace

- možnost výroby liniového svítidla s krytím IP67 - tedy prachotěsné a vodotěsné svítidlo
- profil se hodí se k ohýbání do zajímavých tvarů, dle roviny instalovaného LED pásku.

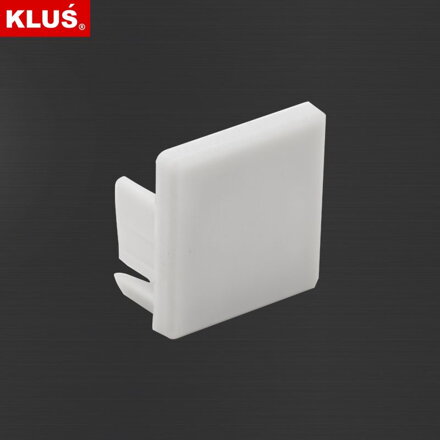

- může být vybaven difuzory - čirými nebo mléčnými, plastovými záslepkami v barvě hliníku nebo metalickými a napájecími záslepkami
- možnost vytváření polygonálních svítidel díky použití úhlových spojek ZM
- prostor pro LED pasek: 14 mm

Ohýbání profilu s difuzory HS, LIGER, KA, K-BIS
Minimální vnitřní poloměr Minimální vnější poloměr
400 mm 400 mm

- minimální poloměr - poloměr ohýbání, jehož překročení způsobuje zničení (deformaci, zlomení) profilu nebo způsobuje, že příslušenství, difuzory, záslepki atd. nespolupracují s profilem.
- vnitřní poloměr - vztahuje se na profil ohnutý tak, že se difuzor nachází uvnitř ohybu
- vnější poloměr - vztahuje se na profil ohnutý tak, že se difuzor nachází vně ohybu
- atypické ohyby jsou možné vyrobit po konzultaci a individuálnímu nacenění
- při ohýbání anodizovaných profilů je nutné počítat s praskáním eloxovaným povrchem (což může být s ohledem na poloměr více či méně viditelné)

Navrženo pro dosažení krytí IP67

Minimální rozměry pro získání světelné linie

Díky malému zámku je možné použití závěsek a spojek systému KLUŚ

Montážny návod
